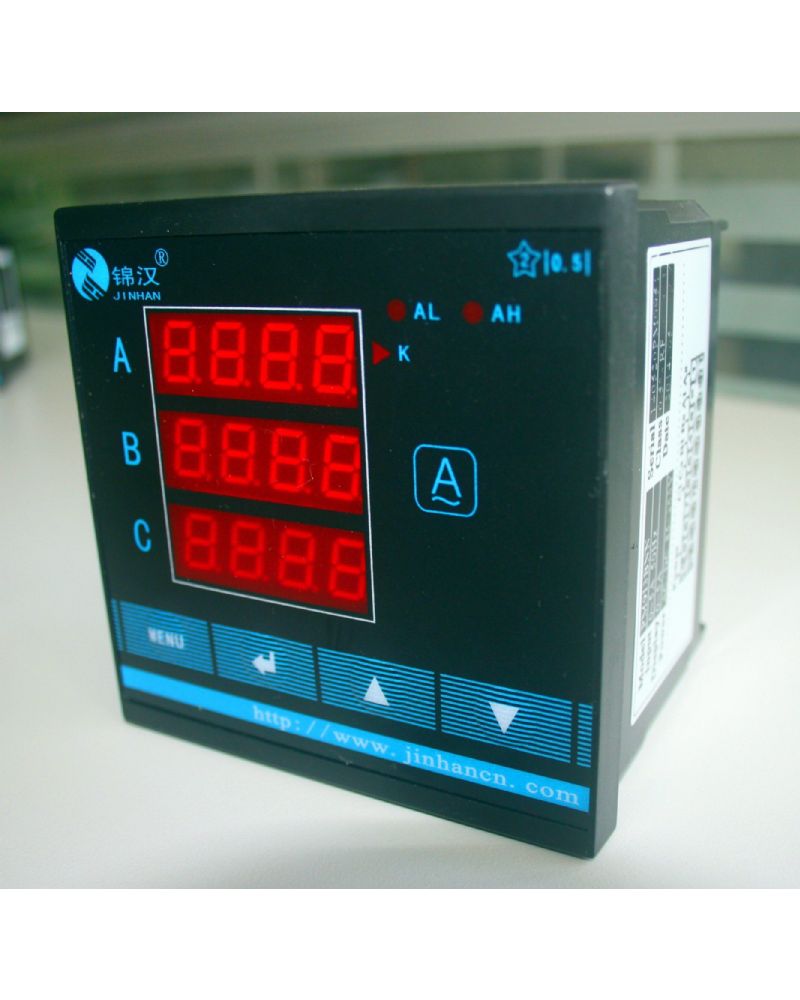

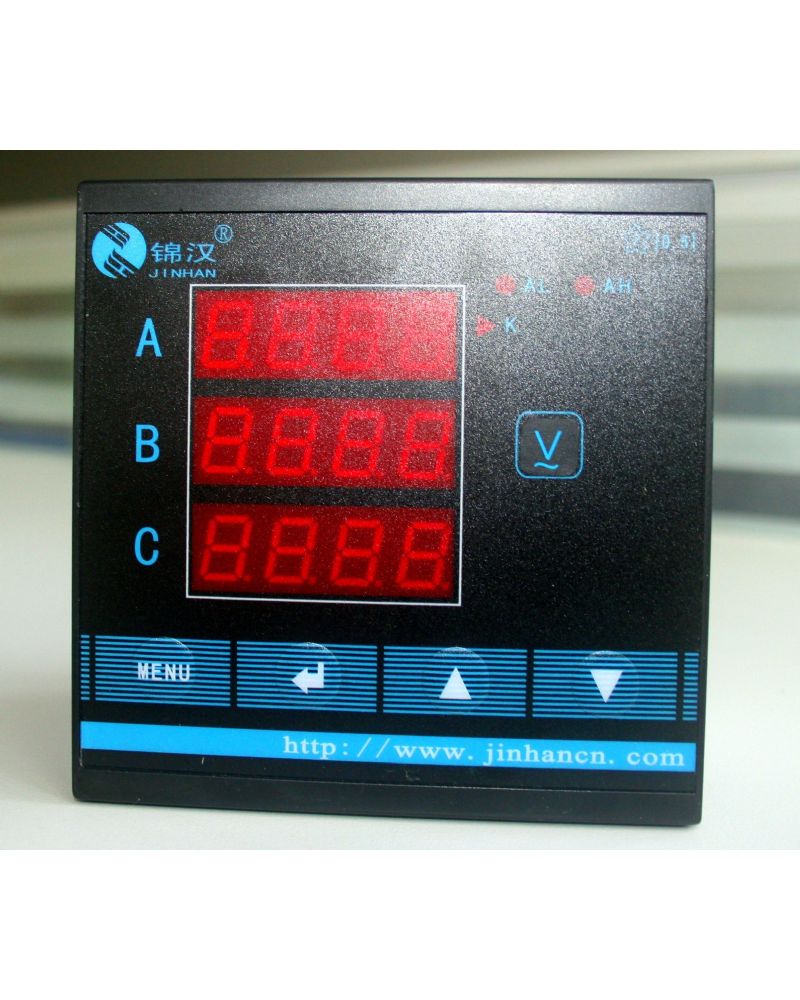

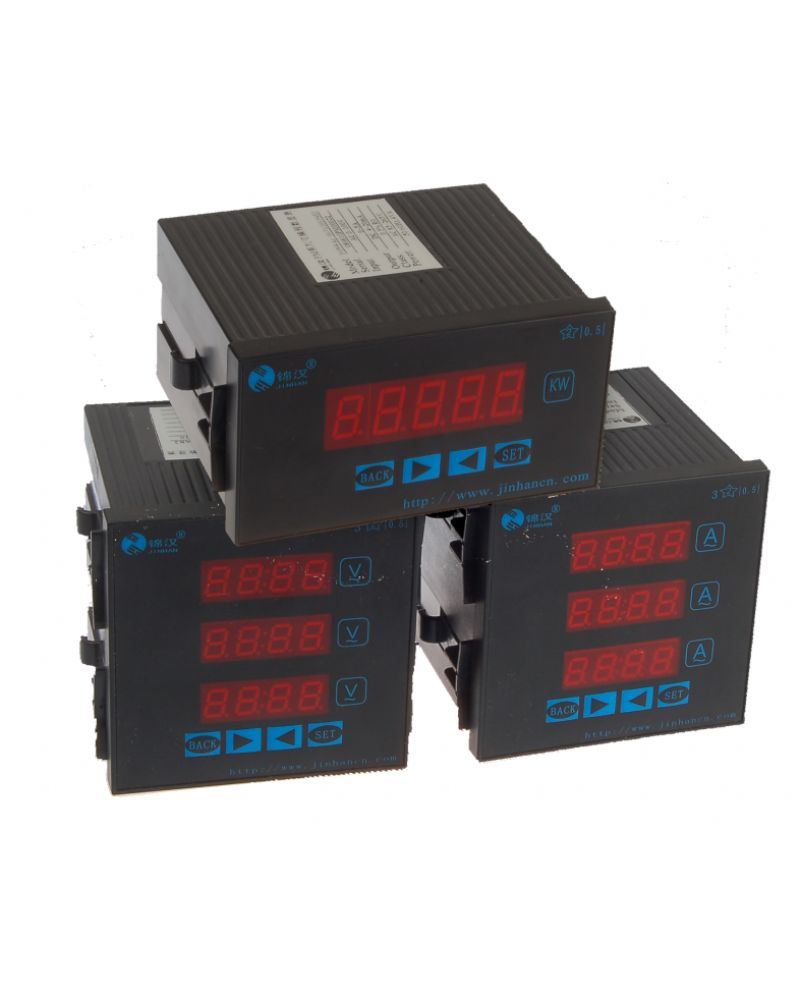

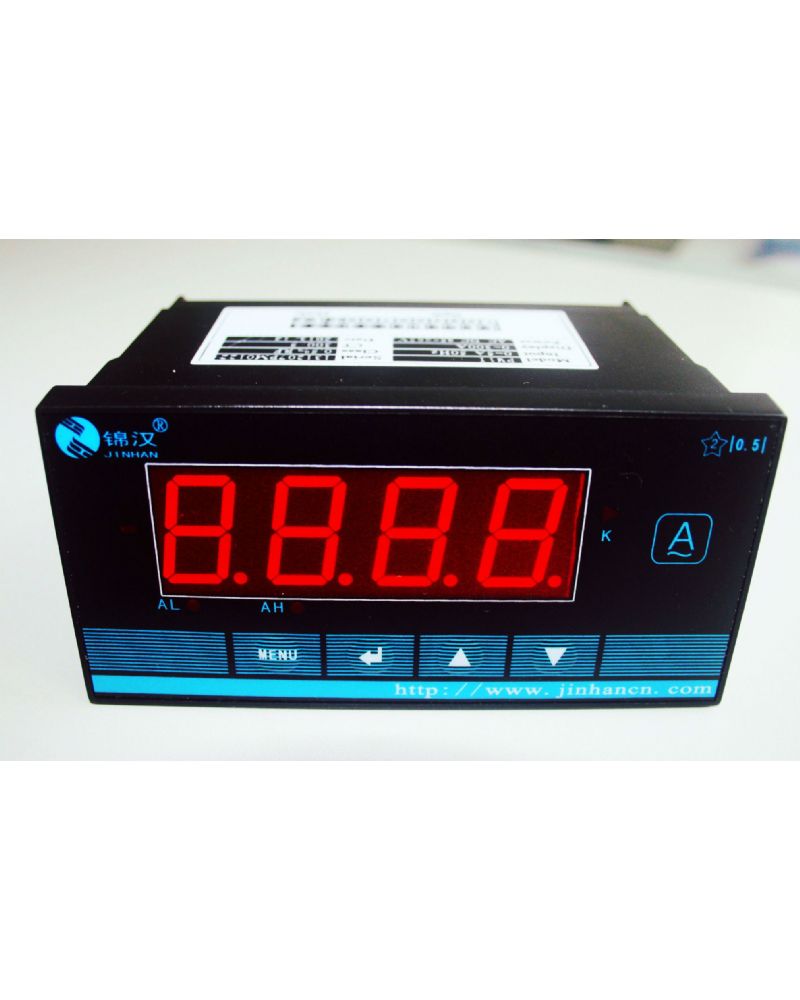

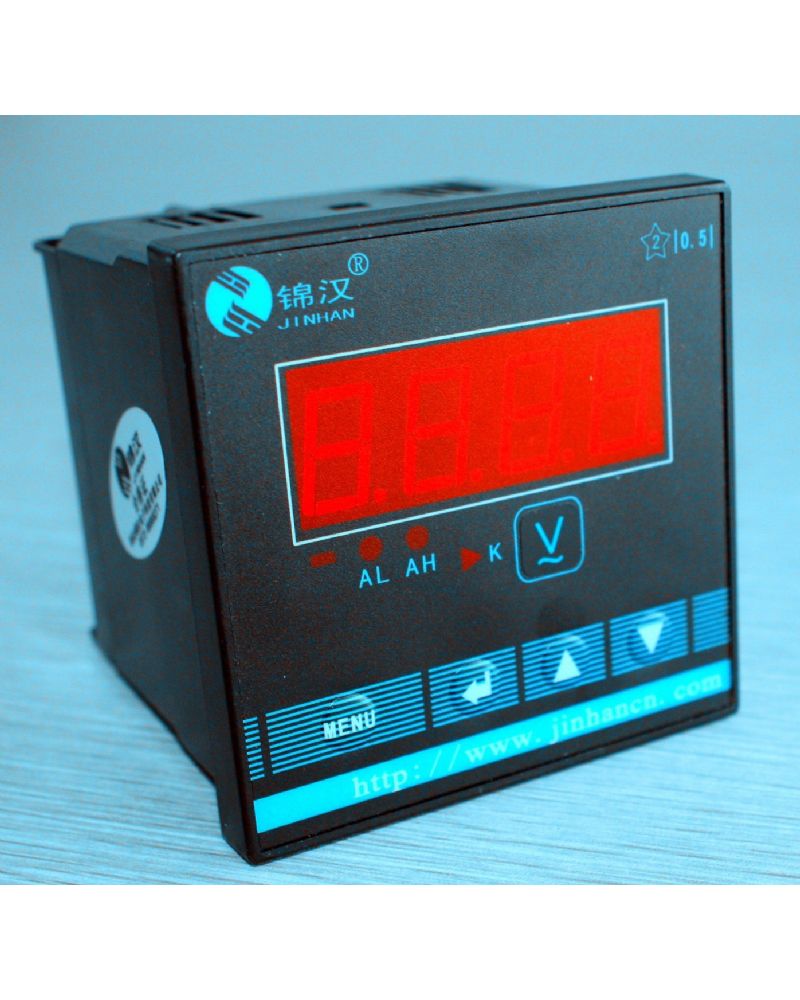

产品简介

数字式测控电力仪表，是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量许多常用的电力参数，如三相电压、三相电流、三相电压电流组合、三相有功功率等，并且带四路开关量输入测量功能（实现“遥信”）和 2-3 路继电器输出功能（实现“遥控”）；带 RS-485 数字接口，采用标准 MODBUS-RTU协议实现“遥测”功能，变比通讯参数可通过仪表面板按键编程设置，使用灵活方便. 该系列产品在功能上可以直接替代原有我公司 S 系列数显报警仪表

在线客服：

分享到：

相关产品

1.概述

数字式测控电力仪表，是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量许

多常用的电力参数，如三相电压、三相电流、三相电压电流组合、三相有功功率等，并且带四路开关量输入测

量功能（实现“遥信”）和 2-3 路继电器输出功能（实现“遥控”）；带 RS-485 数字接口，采用标准 MODBUS-RTU

协议实现“遥测”功能，变比通讯参数可通过仪表面板按键编程设置，使用灵活方便^该系列产品在功能上可

以直接替代原有我公司 S 系列数显报警仪表。

2.功能简表：

仪表类型	功能
仪表类型	数字显示	变送输出	通讯接口	电能脉冲	可编程	开关量入	开关量出
CD194Z网络电力仪表	有	可选	有	有	有	可选	可选
CD194E多功能电力仪表	有	无	有	有	有	无	无
安装式复费率电能表	有	无	有	有	有	无	无
S系列数字式测控表	有	无	有	无	有	可选	有
K系列可编程数显表	有	K1、K2有	有	无	有	无	无
D系列数显变送智能表	有	有	有	无	有	无	无
X系列数显电测表	有	无	无	无	无	无	无
JD194-BS电量变送器	无	部分有	部分有	BS4Z6	无	无	无
低压保护单元	测		量、保护、控制、通讯、SOE事件记录
电力质量分析系列	谐波测量、复费率、事件记录、电网质量分析、电能脉冲、通讯、开关量

3.规格选型一览表:

产品名称	产品型号	相数	□-外形代号						功能说明
产品名称	产品型号	相数	1	2	4	5	9	B	开关量	继电器输出	RS-485通讯
电流表	CD194I-□S1T	单	√	√	√	√			▲	2路	有
	CD194I-□S1J	单				√	√	√		2路	有
	CD194I-9S1K	单				√	√		▲		有
	CD194I-2S4L	六路单		√					▲	3路	有
	CD194I-□S5T	三	√		√				▲	3路	有
	CD194I-2S4T	三		√					▲	3路	有
	CD194I-9S4J	三					√			3路	有
	CD194I-9S4K	三					√		▲		有
电压表	CD194U-□S1T	单	√	√	√	√			▲	2路	有
	CD194U-□S1J	单				√	√	√		2路	有
	CD194U-9S1K	单				√	√		▲		有
	CD194U-2S4L	六路单		√					▲	3路	有
	CD194U-□S5T	三	√		√				▲	3路	有
	CD194U-2S4T	三		√					▲	3路	有
	CD194U-9S4J	三					√			3路	有
	CD194U-9S4K	三					√		▲		有
有功功率	CD194P-□S1T	三	√	√	√				▲	2路	有
有功功率	CD194P-□S1J	三					√	√		2路	有
无功功率	CD194Q-□S1T	三	√	√	√				▲	2路	有
无功功率	CD194Q-□S1J	三					√	√		2路	有
频率	CD194F-□SIT	单	√	√	√	√			▲	2路	有
频率	CD194F-□S1J	单				√	√	√		2路	有
功率因数	CD194H-□SIT	三	√	√	√				▲	2路	有
功率因数	CD194H-□S1J	三					√	√		2路	有
组合表	CD194UI-2S4T	三相电压、三相电流组合，四路开关量输入，三路继电器输出，RS-485通讯
	CD194PQ-2S4T	三相有功、无功、功率因数、电压、电流等组合,四路开关量输入，三路继电器输出,RS - 485通讯三相电压、三相电流组合，四路开关量输人,无继电器输出，RS-485通讯
	CD194U1-9S4K
	CD194PQ-9S4J	三相有功、无功、功率因数、电压、电流等组合，无开关量输入，三路继电器输出,RS-485通讯

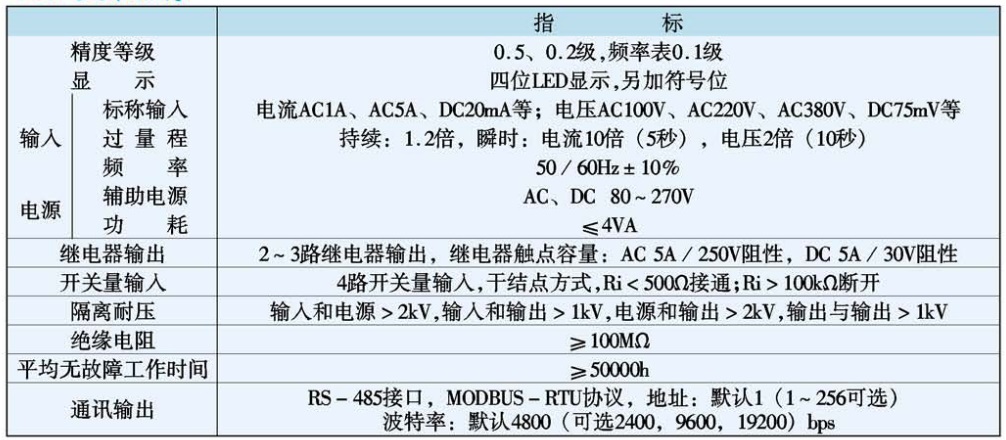

4.技术参数:

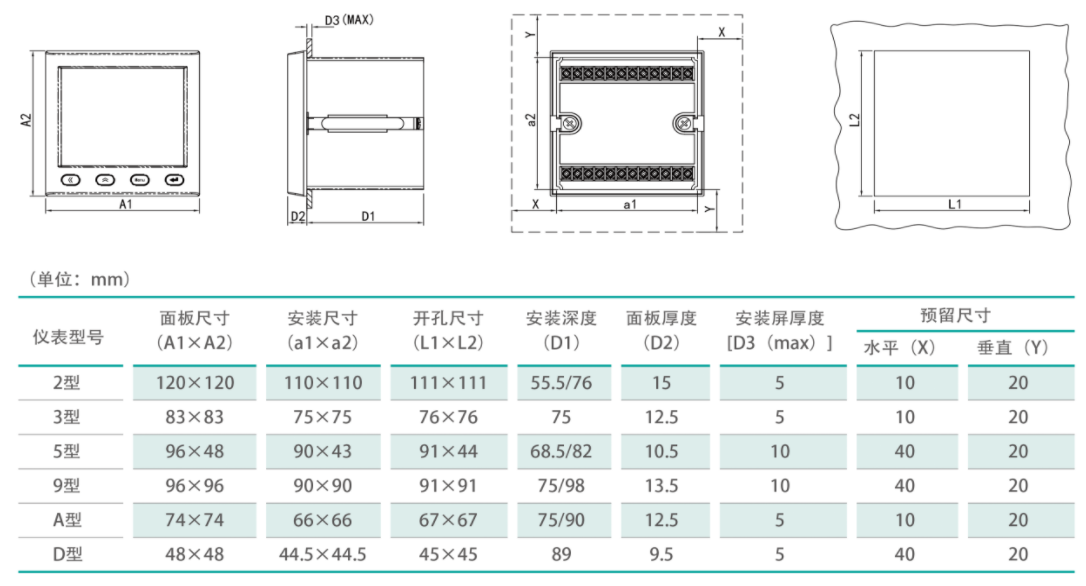

5.外形尺寸：

5.接线图：

1.选型规范：

2.推荐型号：

2.1单相电流表

型号	名称	可以替代型号
CD194I-5S1T	48*96单相交流电流表	PA194I-5S1T
CD194I-9S1J	96*96单相交流电流表	PA194I-9S1J
CD194I-3S1K	80*80单相交流电流表	PA194I-3S1K

2.2单相电压表

型号	名称	可以替代型号
CD194U-5S1T	48*96单相交流电压表	PZ194U-5S1T
CD194U-9S1J	96*96单相交流电压表	PZ194U-9S1J
CD194U-9S1K	96*96单相交流电压表表	PZ194U-9S1K

2.3 三相电流表

型号	名称	可以替代型号
CD194I-2S4T	120*120三相交流电流表	PA194I-2S4T
CD194I-9S4J	96*96三相交流电流表	PA194I-9S4J
CD194I-9S4K	96*96三相交流电流表	PA194I-9S4K
CD194I-3S4T	80*80三相交流电流表	PA194I-3S4T

2.4 三相电压表：

型号	名称	可以替代型号
CD194U-3S5T	80*80三相交流电压表	PZ194U-3S5T
CD194U-2S4T	120*120三相交流电压表	PZ194U-2S4T
CD194U-9S4J	96*96三相交流电压表	PZ194U-9S4J
CD194U-9S4K	96*96三相交流电压表	PZ194U-9S4K

2.5功率表：

型号	名称	可以替代型号
CD194P-5S1T	48*96三相交流有功表	PS194P-5S1T
CD194P-9S1J	96*96三相交流有功表	PS194P-9S1J
CD194Q-2S1T	120*120三相交流无功表	PS194Q-2S1T
CD194Q-3S1J	80*80三相交流无功表	PS194Q-3S1J

3.功能简表：

仪表类型	功能
仪表类型	数字显示	变送输出	通讯接口	电能脉冲	可编程	开关量入	开关量出
CD194Z网络电力仪表	有	可选	有	有	有	可选	可选
CD194E多功能电力仪表	有	无	有	有	有	无	无
安装式复费率电能表	有	无	有	有	有	无	无
S系列数字式测控表	有	无	有	无	有	可选	有
K系列可编程数显表	有	K1、K2有	有	无	有	无	无
D系列数显变送智能表	有	有	有	无	有	无	无
X系列数显电测表	有	无	无	无	无	无	无
JD194-BS电量变送器	无	部分有	部分有	BS4Z6	无	无	无
低压保护单元	测		量、保护、控制、通讯、SOE事件记录
电力质量分析系列	谐波测量、复费率、事件记录、电网质量分析、电能脉冲、通讯、开关量
