GPAN交流负序电流变送器
GPVN交流负序电压变送器
1.概 述
交流负序电流、交流负序电压变送器是一种能将被测三相电路中的负序电流/负序电压转换成线性比例输出直流电流或电压的仪器。配以相应的指示仪表或装置，可在电力系统三相电路中实现对负序电流、负序电压的测量。
2.型号
GPAN201 – 三相三线交流负序电流变送器
GPAN301 – 三相四线交流负序电流变送器
GPVN201 – 三相三线交流负序电压变送器
GPVN301 – 三相四线交流负序电压变送器

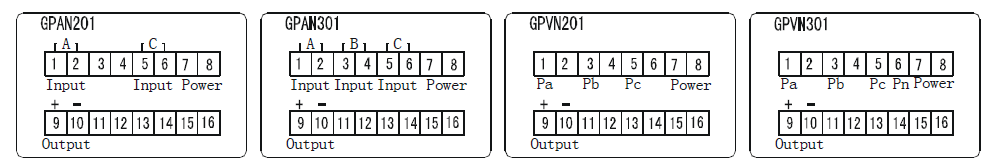

3.产品接线图：

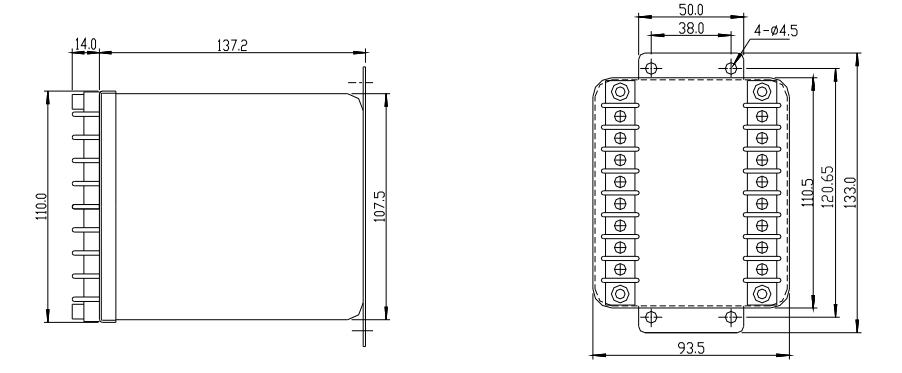

4.外形尺寸图：

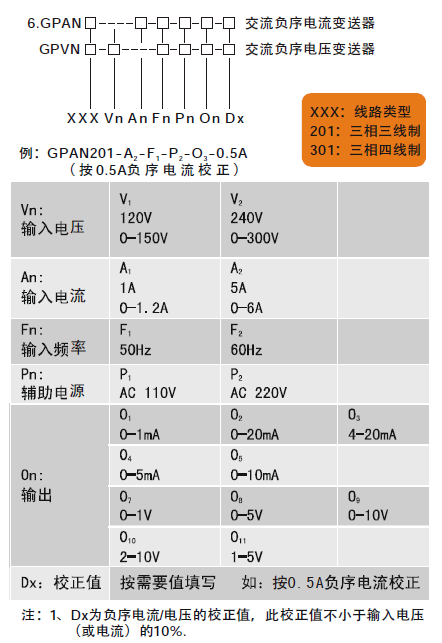

1.选型规范：
2.型号及参数填写示例：
例1：GPAN201--A2-F1-P2-O3 按0.5A负序电流校正
三相三线交流负序电流变送器
输 入：0～5A
频 率：50Hz
辅助电源：AC 220V
输 出：4～20mA /0～0.5A
