1. 概述
GP-10型电量变送器是为了适应国内老产品的更新换代，采用GP系列机芯、老FS型外壳(面板安装式)及接线的GP派生系列变送器，具有和GP系列变送器完全一样优异的功能，不用更换原屏体和接线，即可方便地对老变送器屏进行改造。
2. 型号、规格
GP-13 – 交流电流变送器
GP-14 – 交流电压变送器
GP-15 – 功率变送器(有功功率、无功功率、有功功率/无功功率组合)
2.1参数规格：
电气参数同GP系列同类变送器。

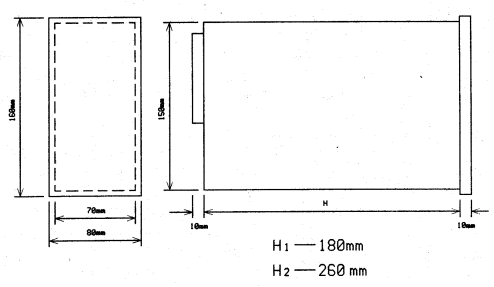

2.2外形及安装尺寸：
变 送 器 品 种 | 外 形 尺 寸 (mm) | 屏体面板开孔尺寸 (mm) | ||
宽 | 高 | 深 | ||
GP-13/GP-14 | 80 | 160 | 200 | 72×152 |
GP-15 | 80 | 160 | 280 | 72×152 |
1.型号及参数填写示例：
例1：GP-13 交流电流变送器
输 入：0～5A 50Hz
输 出：0～5V
辅助电源：AC 220V
例2：GP-15有功功率/无功功率组合变送器
输 入：100V 5A 50Hz
输 出：0～±5V/0～±866W (有功功率)
0～±5V/0～±866Var(无功功率)
辅助电源：AC 100V
